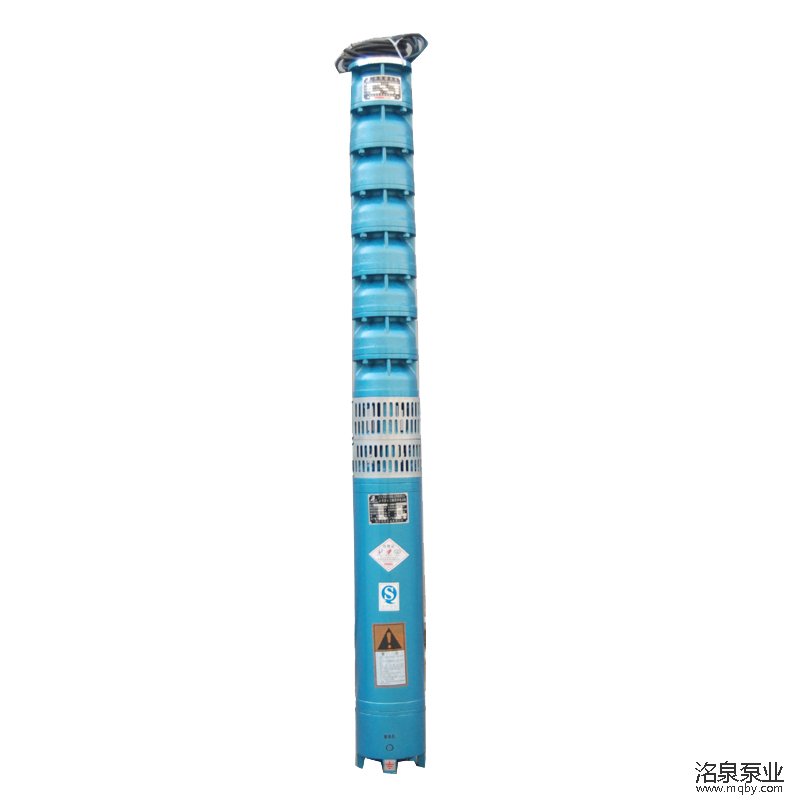

200QJ系列井用潜水泵
发布时间:2018-09-04   点击:

河北洺泉泵业有限公司生产的潜水电泵为井用潜水电泵。执行GB/T2816-2014、GB/T2818-2014、GB/T12785-2014标准,并严格按标准进行设计、制造、型式试验和出厂检验。本产品全国工业生产许可证号:(冀)XK06-003-00081。该系列潜水电泵适用于农村提水灌溉及城乡、厂矿生产生活提水之用。其主要结构特点是:电机、水泵连接为一体,潜入水中工作。150QJ、175QJ、200QJ、250QJ为充水式三机异步电动机,用以冷却电机和润滑轴承。电机本身有密封装置,防止电机外的介质渗漏,潜水泵采用离心式叶轮和空间导流。该QJ系列产品具有体积小、重量轻、结构简单、使用维修方便、效率高、运行安全可靠等优点。配套电缆为YCW型橡胶绝缘软缆。在负何允许情况下采用满压起动(带有控制开关)。

一、技术参数:
尺寸:6-12英寸
流量:5-1000m³/小时
扬程:10-1000m
功率:3-250千瓦
电源:电压380V+5%,频率50Hz+1%赫兹,三相交流电。

潜水电泵可以在下列条件下连续运转:
1、YQS150、YQS175、YQS200、YQS250为频率50赫兹、电压为380V三相交流电源。
2、水质条件:
(1)水中的固体物含量(质量比)不大于0.01%。
(2)水中PH值在6.5-8.5范围内
(3)硫化氢含量不大于1.5mg/L。
(4)氯离子的含量不大于 400mg/L。
(5)不含油类。
3、水井的涌水量应能满足水泵的出水量和连续运转。
4、井筒应垂直,不存在妨碍水泵下井的物体和障碍。
5、泵的进水口必须在动水位1米以下,但潜水深度不得超过30米,电动机下端距离井底最少在3米以上。


三、材质选择:
 1. 叶轮:铸铁。
 2. 泵壳:铸铁或不锈钢。
 3. 泵轴:冷拉钢镀铬或不锈钢。
 4. 电机密封:橡胶密封,机械密封。

四、结构说明:
井用潜水电泵整个机组由泵工作部分、潜水电机、管路部分(包括扬水管、泵座等),电缆、闸阀、控制柜等组成。泵与电机通过联轴器直接相连潜入水中工作。
1. 泵工作部分是机组的核心。由叶轮、中壳、上壳、泵轴、轴承、进水节、逆止阀和阀体等零件组成。
2. 潜水电机是机组的动力源。由定子、转子、上、下导轴承、止推轴承、底座、连接架、密封装置等零件组成。

五、使用注意事项
1、严禁磕碰、扯拽电缆线,防止电缆受拉力作用产生位移、磨损、导致意外事故。
2、电动机使用前,腔内注满清水然后拧紧螺栓,否则不准起动。
3、电动机陆地试转不得超过1秒。
4、电泵应直立使用,不得倒卧工作。
5、潜水电泵必须加装钢丝绳保护。
6、安装、检修电泵前必须切断电源。
7、禁止湿手湿脚推拉电闸、按电钮。
8、在沟、渠、河池塘安装使用电泵时,电泵必须可靠接地。
9、要定期有500V兆欧表检查电机绕组对地的绝缘电阻。
10、电泵必须设漏电、过载保护装置,以防短路、触电、火灾。
11、电泵使用场所要设置“防止触电”的明显标牌。
12、安装使用电泵前,要认真阅读本使用说明书。
