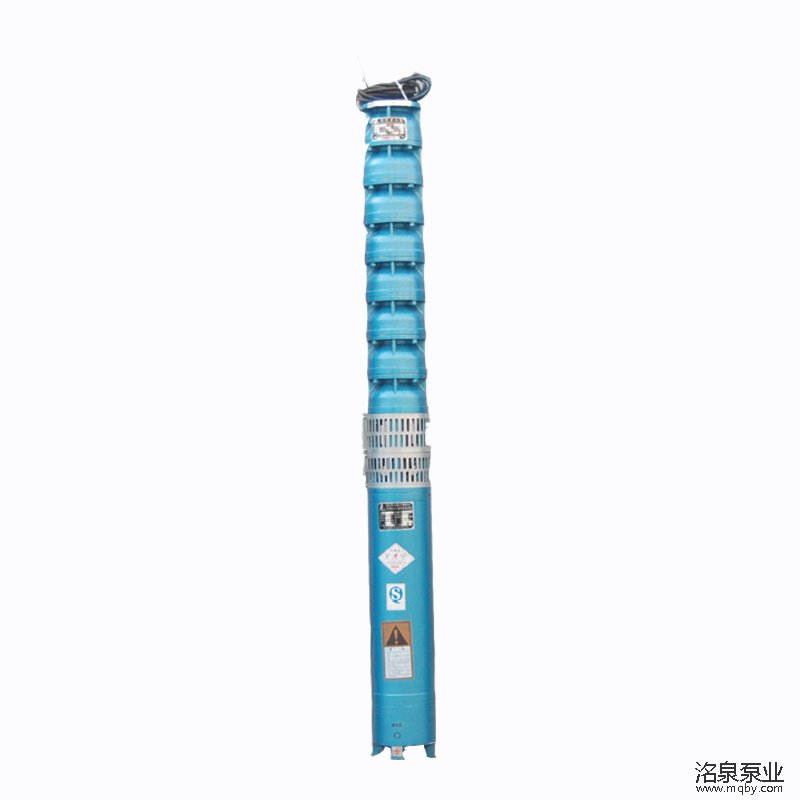

河北洺泉泵业有限公司生产的潜水电泵为井用潜水电泵。执行GB/T2816-2014、GB/T2818-2014、GB/T12785-2014标准，并严格按标准进行设计、制造、型式试验和出厂检验。本产品全国工业生产许可证号：（冀）XK06-003-00081。该系列潜水电泵适用于农村提水灌溉及城乡、厂矿生产生活提水之用。其主要结构特点是：电机、水泵连接为一体，潜入水中工作。150QJ、175QJ、200QJ、250QJ为充水式三机异步电动机，用以冷却电机和润滑轴承。电机本身有密封装置，防止电机外的介质渗漏，潜水泵采用离心式叶轮和空间导流。该QJ系列产品具有体积小、重量轻、结构简单、使用维修方便、效率高、运行安全可靠等优点。配套电缆为YCW型橡胶绝缘软缆。在负何允许情况下采用满压起动（带有控制开关）。



一、技术参数：

尺寸：6－12英寸

流量：5－1000m³/小时

扬程：10－1000m

功率：3－250千瓦

电源：电压380V+5%，频率50Hz+1%赫兹，三相交流电。



潜水电泵可以在下列条件下连续运转：

1、YQS150、YQS175、YQS200、YQS250为频率50赫兹、电压为380V三相交流电源。

2、水质条件：

（1）水中的固体物含量（质量比）不大于0.01%。

（2）水中PH值在6.5-8.5范围内

（3）硫化氢含量不大于1.5mg/L。

（4）氯离子的含量不大于 400mg/L。

（5）不含油类。

3、水井的涌水量应能满足水泵的出水量和连续运转。

4、井筒应垂直，不存在妨碍水泵下井的物体和障碍。

5、泵的进水口必须在动水位1米以下，但潜水深度不得超过30米，电动机下端距离井底最少在3米以上。





三、材质选择：

 1. 叶轮：铸铁。

 2. 泵壳：铸铁或不锈钢。

 3. 泵轴：冷拉钢镀铬或不锈钢。

 4. 电机密封：橡胶密封，机械密封。



四、结构说明：

井用潜水电泵整个机组由泵工作部分、潜水电机、管路部分（包括扬水管、泵座等），电缆、闸阀、控制柜等组成。泵与电机通过联轴器直接相连潜入水中工作。

1. 泵工作部分是机组的核心。由叶轮、中壳、上壳、泵轴、轴承、进水节、逆止阀和阀体等零件组成。

2. 潜水电机是机组的动力源。由定子、转子、上、下导轴承、止推轴承、底座、连接架、密封装置等零件组成。



五、使用注意事项

1、严禁磕碰、扯拽电缆线，防止电缆受拉力作用产生位移、磨损、导致意外事故。

2、电动机使用前，腔内注满清水然后拧紧螺栓，否则不准起动。

3、电动机陆地试转不得超过1秒。

4、电泵应直立使用，不得倒卧工作。

5、潜水电泵必须加装钢丝绳保护。

6、安装、检修电泵前必须切断电源。

7、禁止湿手湿脚推拉电闸、按电钮。

8、在沟、渠、河池塘安装使用电泵时，电泵必须可靠接地。

9、要定期有500V兆欧表检查电机绕组对地的绝缘电阻。

10、电泵必须设漏电、过载保护装置，以防短路、触电、火灾。

11、电泵使用场所要设置“防止触电”的明显标牌。

12、安装使用电泵前，要认真阅读本使用说明书。
